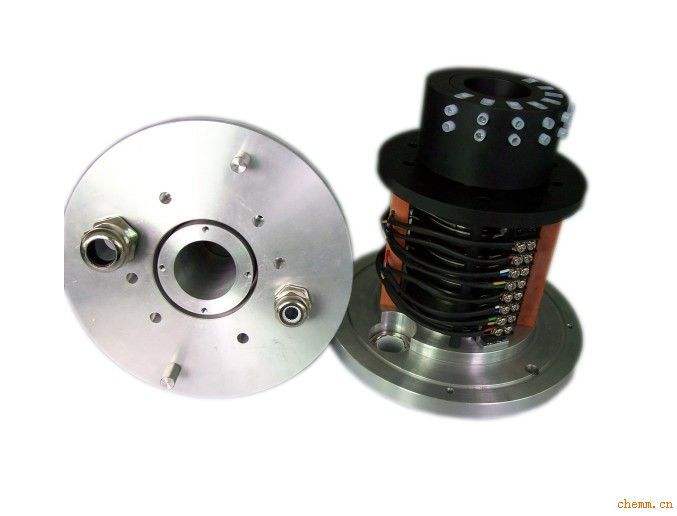

本技術涉及一種電機導電滑環，特別是一種能夠保證在反向制動或能耗制動條件下安全使用三相異步繞組電機的滑環。繞線直線電機的背景技術有著突出的優點，但繞組電機的滑環設計和導線固定是一個難題。對于采用反向制動或能耗制動的電機，短期電機的轉速由額定轉速降至零，滑環和引線固定結構的安全可靠性更為重要。反制動是指在運行中對電機定子繞組的電源線進行任意兩次相對調整，然后定子電流相序發生變化，由定子電流產生的旋轉磁場立即反轉，電機的電磁制動狀態為S^2，轉子速度因制動而迅速下降。直流電制動，又稱能耗制動，是指通過直流勵磁將定子兩相連接到直流電源(另一相不相連)并在氣隙中建立靜態磁場，從而切斷運行電機的電源。此時，轉子相對于磁場的相對速度是轉子本身的速度n。作為交流發電機的電樞，感應電流與靜磁場相互作用，產生制動力矩，使電機快速停車。

       綜上所述，對于具有反向制動或能耗制動的電機，對滑環絕緣、引線連接和引線固定結構有特殊要求。為了消除傳統滑環和引線連接的隱患，運行中的電子提供了一種反向連接、能耗消耗的制動電機滑環和引線，并采取有效措施保證了電機在逆制動或能耗制動過程中的安全性和可靠性。本實用新型包括滑環套、無緯區、聚酯酰亞胺薄膜、導電環、導電桿、平螺母、螺栓、軸、鋼套、導線導電排和環氧板墊片；在滑環套的外表面上系有緯帶，將聚酯酰亞胺薄膜平包在其上。無緯區的外表面，然后繼續捆綁無緯區；無緯區上覆蓋有導電環；導電桿與導電體連接，端部用扁螺母固定；導電桿用螺栓固定在導鉛排上；軸面銑槽上設有鋼套管。ve在軸承齒輪位置，導線導電排穿入軸表面的槽內，用環氧板墊壓入，用無緯帶固定在環氧板墊表面。



部分滑環參考型號：
